Zalecany okres wymiany kategorii części Zestaw sprzęgła : 100000 km

Ważne!

Procedura wymiany może być stosowana dla:
VW Polo Hatchback (6N1) 55 1.3, VW Polo Hatchback (6N1) 45 1.0, VW Polo Hatchback (6N1) 50 1.0 … Zobacz więcej

Kolejne kroki mogą się różnić w zależności od konstrukcji samochodu.

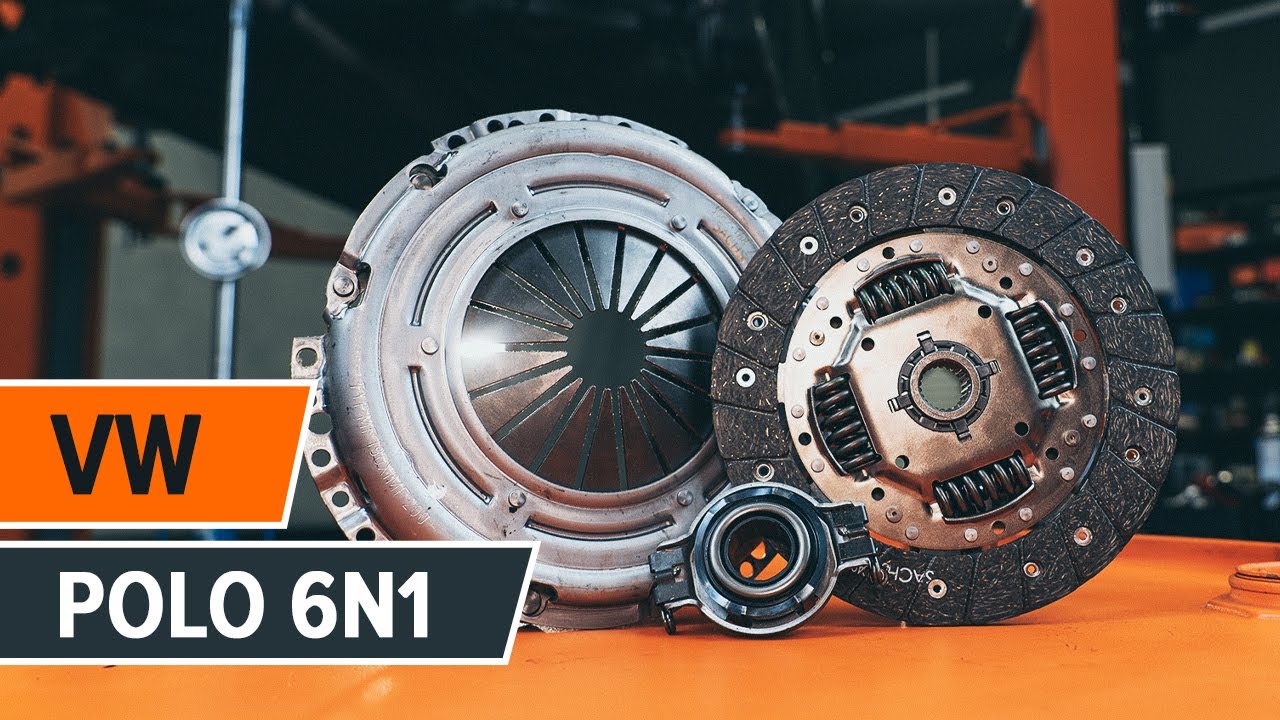

Jak wymienić zestaw sprzęgła w VW POLO 6n1 [PORADNIK AUTODOC]

Jak wymienić zestaw sprzęgła w VW Polo 6N1 - poradnik naprawy

Wszystkie części, które można wymienić – Zestaw sprzęgła do Polo Hatchback (6N1) i innych modeli VW

Zestaw sprzęgła

        Zestaw sprzęgła do Polo III Hatchback (6N1) benzyna (55 KM)

        Zestaw sprzęgła do Polo III Hatchback (6N1) benzyna (45 KM)

        Zestaw sprzęgła do Polo III Hatchback (6N1) benzyna (50 KM)

Wymiana: zestaw sprzęgła – VW Polo 6N1. Narzędzia, których możesz potrzebować:

                        Szczotka druciana

                        Sprej WD-40

                        Spray do konserwacji instalacji elektrycznych

                        Uniwersalny spray do czyszczenia

                        Środek do czyszczenia hamulców

                        Smar wielozadaniowy

                        Smar na bazie miedzi

                        Klucz dynamometryczny

                        Klucz płasko-oczkowy o numerze 13

                        Klucz płasko-oczkowy o numerze 16

                        Nasadka o numerze 10

                        Nasadka o numerze 13

                        Nasadka o numerze 16

                        Nasadka o numerze 18

                        Nasadka o numerze 30

                        12-punktowe gniazdo o numerze 9

                        Bit nasadowy XZN o numerze 8

                        Klucz nasadowy do kół o numerze 17

                        Klucz grzechotkowy

                        śrubokręt płaski

                        Wybijak

                        Pokrętka

                        Łom

                        Zestaw narzędzi do sprzęgieł

                        Belka do podwieszania silnika

                        Podnośnik hydrauliczny do skrzyni biegów

                        Pokrowiec na błotnik

                        Klin pod koło

Kup narzędzia

Wymiana: zestaw sprzęgła – VW Polo 6N1. Wskazówka od AUTODOC:

Wymień cały zespół sprzęgła: tarczę dociskową, tarczę sprzęgła i łożysko oporowe.
Uwaga: wszystkie prace na samochodzie – VW Polo 6N1 – powinny być wykonywane przy zgaszonym silniku.

Wymianę należy przeprowadzać w tej kolejności:

Krok 1

Odkryj maskę silnika.
Krok 2

Skorzystaj z osłony chroniącej zderzak w celu zapobiegnięcia uszkodzenia powłoki lakierniczej oraz plastikowych elementów samochodu.
Krok 3

Odkręć elementy złączne zacisków akumulatora. Skorzystaj z nasadki o numerze #10. Skorzystaj z klucza grzechotkowego.
Krok 4

Odłącz zaciski akumulatora.
Krok 5

Odkręć element mocujący akumulator. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 6

Wyjmij akumulator.
Krok 7

Odkręć elementy mocujące podstawę akumulatora. Skorzystaj z nasadki o numerze #10. Skorzystaj z klucza grzechotkowego.
Krok 8

Wyjmij podstawę akumulatora.
Krok 9

Odłącz linkę sprzęgła.
Krok 10

Odłącz wtyczkę wiązki przewodów silnika.
Krok 11

Odłącz wiązkę przewodów silnika.
Krok 12

Odkręć element mocujący przewód masowy. Skorzystaj z klucza oczkowego o numerze 13.
Krok 13

Odłącz przewód masowy.
Krok 14

Odkręć elementy mocujące rozrusznik silnika. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 15

Odkręć elementy mocujące, które łączą skrzynię biegów z blokiem silnika. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza grzechotkowego.
Krok 16

Zabezpiecz koła klinami.

Krok 17

Poluzuj nakrętkę wału napędowego. Skorzystaj z nasadki o numerze #30. Skorzystaj z pokrętki.
Krok 18

Poluzuj śruby mocujące koło. Skorzystaj z nasadki udarowe do kół #17.
Krok 19

Podejmij przednią część samochodu i zafiksuj na podporach.
Krok 20

Odkręć śruby koła.

AUTODOC poleca:
Ostrzeżenie! Aby uniknąć obrażeń, przytrzymaj koło podczas odkręcania śrub mocujących. VW Polo 6N1
Krok 21

Ściągnij koło.
Krok 22

Odkręć mocowania łączące wał napędowy z piastą koła. Skorzystaj z nasadki o numerze #30. Skorzystaj z klucza grzechotkowego.
Krok 23

Usuń nakrętkę mocującą.

Krok 24

Odłącz złącze czujnika skrzyni biegów.
Krok 25

Wyczyść mocowania łączące przegub kulowy z wahaczem zawieszenia. Użyj drucianej szczotki. Skorzystaj ze spreju WD-40.
Krok 26

Odkręć mocowanie podłączające przegub kulowy do wahacza. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 27

Odłącz przegub kulowy od wahacza poprzecznego.
Krok 28

Oddziel wał napędowy od zwrotnicy.

Wymiana: zestaw sprzęgła – VW Polo 6N1. Wskazówka:
Upewnij się, że wał napędowy nie jest rozładowany (gdy samochód jest podniesiony).
Krok 29

Odkręć elementy mocujące przegub wewnętrzny półosi napędowej. Użyj XZN #8. Skorzystaj z klucza grzechotkowego.
Krok 30

Zdejmij półoś napędową.
Krok 31

Zabezpiecz silnik. Użyj belki do podwieszania silnika.
Krok 32

Odkręć element mocujący wspornik linki. Skorzystaj z klucza oczkowego o numerze 16.
Krok 33

Odkręć element mocujący linkę zmiany biegów. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 34

Wyjmij spinkę mocującą linki zmiany biegów. Skorzystaj z wkrętaka płaskiego.
Krok 35

Oczyść elementy mocujące poduszkę skrzyni biegów. Użyj drucianej szczotki. Skorzystaj ze spreju WD-40.
Krok 36

Odkręć elementy mocujące, które łączą poduszkę skrzyni biegów ze skrzynią biegów. Skorzystaj z klucza oczkowego o numerze 16.
Krok 37

Oczyść elementy mocujące poduszkę skrzyni biegów. Użyj drucianej szczotki. Skorzystaj ze spreju WD-40.
Krok 38

Odkręć elementy mocujące, które łączą skrzynię biegów z ramą pomocniczą. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 39

Wymontuj poduszkę skrzyni biegów.
Krok 40

Podeprzyj skrzynię biegów. Użyj podnośnika hydraulicznego do skrzyni biegów.

Wymiana: zestaw sprzęgła – VW Polo 6N1. Eksperci z AUTODOC zalecają:
Upewnij się, że skrzynia biegów jest rzeczywiście podparta (tj. nie wisi).
Krok 41

Oczyść elementy mocujące poduszkę skrzyni biegów. Użyj drucianej szczotki. Skorzystaj ze spreju WD-40.
Krok 42

Oczyść elementy mocujące poduszkę skrzyni biegów. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza grzechotkowego.
Krok 43

Odkręć elementy mocujące, które łączą poduszkę skrzyni biegów z nadwoziem samochodu. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 44

Wymontuj poduszkę skrzyni biegów.
Krok 45

Odkręć elementy mocujące, które łączą poduszkę skrzyni biegów ze skrzynią biegów. Skorzystaj z klucza oczkowego o numerze 16.
Krok 46

Wymontuj dolną poduszkę skrzyni biegów.
Krok 47

Odkręć elementy mocujące, które łączą skrzynię biegów z blokiem silnika. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza grzechotkowego.
Krok 48

Odsuń skrzynię biegów na bok.

Wymiana: zestaw sprzęgła – VW Polo 6N1. Wskazówka od AUTODOC:
Upewnij się, że skrzynia biegów jest unieruchomiona.
Krok 49

Usuń podparcie spod skrzyni biegów.

AUTODOC poleca:
Wymiana: zestaw sprzęgła – VW Polo 6N1. Opuść płynnie podnośnik skrzyni biegów, bez gwałtownych ruchów, aby uniknąć uszkodzenia elementów i mechanizmów.
Krok 50

Wymontuj skrzynię biegów.
Krok 51

Wymontuj łożysko oporowe. Użyj łomu.
Krok 52

Odkręć elementy mocujące tarczę dociskową. Skorzystaj z 12-punktowego gniazda o nr 9. Skorzystaj z klucza grzechotkowego.
Krok 53

Wymontuj tarczę dociskową wraz z tarczą sprzęgła. Użyj łomu.
Krok 54

Oczyść gniazda montażowe zestawu sprzęgła. Skorzystaj z uniwersalnego preparatu czyszczącego w aerozolu.
Krok 55

Zamontuj nową tarczę dociskową wraz z tarczą sprzęgła.
Krok 56

Wkręć elementy mocujące tarczę dociskową. Skorzystaj z 12-punktowego gniazda o nr 9. Skorzystaj z klucza grzechotkowego.
Krok 57

Wyrównaj tarczę sprzęgła. Użyj łomu.

Wymiana: zestaw sprzęgła – VW Polo 6N1. AUTODOC zaleca:
Uważaj, aby nie uszkodzić części.
Krok 58

Wkręć elementy mocujące tarczę dociskową. Skorzystaj z 12-punktowego gniazda o nr 9. Skorzystaj z klucza grzechotkowego.
Krok 59

Zamontuj blokadę koła zamachowego silnika. Użyj zestawu narzędzi do sprzęgieł.
Krok 60

Dokręć elementy mocujące tarczę dociskową. Skorzystaj z 12-punktowego gniazda o nr 9. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 27 Nm.
Krok 61

Zdejmij blokadę koła zamachowego.
Krok 62

Nasmaruj gniazdo montażowe łożyska oporowego. Skorzystaj ze smaru uniwersalnego.
Krok 63

Zamontuj nowe łożysko oporowe.
Krok 64

Podeprzyj skrzynię biegów. Użyj podnośnika hydraulicznego do skrzyni biegów.
Krok 65

Zamontuj skrzynię biegów.

Wymiana: zestaw sprzęgła – VW Polo 6N1. Wskazówka od AUTODOC:
Upewnij się, że skrzynia biegów jest rzeczywiście podparta (tj. nie wisi).
Krok 66

Ustaw skrzynię biegów w jej gnieździe montażowym.

Krok 67

Wkręć elementy mocujące, które łączą skrzynię biegów z blokiem silnika. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza grzechotkowego.
Krok 68

Dokręć elementy mocujące, które łączą skrzynię biegów z blokiem silnika. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 64 Nm.
Krok 69

Zamontuj dolną poduszkę skrzyni biegów.
Krok 70

Wkręć elementy mocujące, które łączą poduszkę skrzyni biegów ze skrzynią biegów. Skorzystaj z klucza oczkowego o numerze 16.

Krok 71

Dokręć elementy mocujące, które łączą poduszkę skrzyni biegów ze skrzynią biegów. Skorzystaj z klucza oczkowego o numerze 16. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 64 Nm.

Krok 72

Zamontuj poduszkę skrzyni biegów.
Krok 73

Wkręć elementy mocujące, które łączą poduszkę skrzyni biegów z nadwoziem samochodu. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza grzechotkowego.
Krok 74

Dokręć elementy mocujące, które łączą poduszkę skrzyni biegów z nadwoziem samochodu. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 38 Nm.
Krok 75

Dokręć elementy mocujące, które łączą poduszkę skrzyni biegów ze skrzynią biegów. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 69 Nm.
Krok 76

Usuń podparcie spod skrzyni biegów.

AUTODOC poleca:
Wymiana: zestaw sprzęgła – VW Polo 6N1. Opuść płynnie podnośnik skrzyni biegów, bez gwałtownych ruchów, aby uniknąć uszkodzenia elementów i mechanizmów.
Krok 77

Zamontuj poduszkę skrzyni biegów.
Krok 78

Wkręć elementy mocujące, które łączą poduszkę skrzyni biegów z ramą pomocniczą. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 79

Dokręć elementy mocujące, które łączą poduszkę skrzyni biegów z ramą pomocniczą. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 49 Nm.
Krok 80

Dokręć elementy mocujące, które łączą poduszkę skrzyni biegów ze skrzynią biegów. Skorzystaj z klucza oczkowego o numerze 16. Skorzystaj z nasadki o numerze #16. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 75 Nm.
Krok 81

Dokręć elementy mocujące, które łączą skrzynię biegów z blokiem silnika. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 64 Nm.
Krok 82

Załóż spinkę mocującą linki zmiany biegów.
Krok 83

Wkręć element mocujący linkę zmiany biegów. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.

Krok 84

Wkręć element mocujący wspornik linki. Skorzystaj z nasadki o numerze #16. Skorzystaj z klucza grzechotkowego.
Krok 85

Dokręć element mocujący wspornik linki. Skorzystaj z nasadki o numerze #16. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 22 Nm.
Krok 86

Wyczyść miejsce mocowania przegubu napędowego półosi. Skorzystaj z uniwersalnego preparatu czyszczącego w aerozolu.
Krok 87

Załóż półoś napędową.
Krok 88

Wkręć elementy mocujące przegub wewnętrzny półosi napędowej. Użyj XZN #8. Skorzystaj z klucza grzechotkowego.
Krok 89

Wyczyść wielowypusty przegubu homokinetycznego wału napędowego. Użyj drucianej szczotki. Skorzystaj ze spreju WD-40.
Krok 90

Zamontuj zwrotnicę na półosi napędowej.
Krok 91

Podłącz przegub kulowy do wahacza. Skorzystaj z wybijaka.
Krok 92

Wkręć mocowanie łączące przegub kulowy z wahaczem poprzecznym. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 93

Dokręć elementy mocujące przegub wewnętrzny półosi napędowej. Użyj XZN #8. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 42 Nm.
Krok 94

Zamontuj nakrętkę mocującą.
Krok 95

Wkręć nakrętkę półosi napędowej. Skorzystaj z nasadki o numerze #30. Skorzystaj z klucza grzechotkowego.
Krok 96

Wkręć elementy mocujące, które łączą przegub kulowy z wahaczem. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 55 Nm.
Krok 97

Podłącz złącze czujnika skrzyni biegów.
Krok 98

Nasmaruj powierzchnię, gdzie tarcza hamulcowa styka się z felgą. Zastosuj smar miedziany.
Krok 99

Wyczyść powierzchnię tarczy hamulcowej. Skorzystaj ze środka do czyszczenia hamulców.

AUTODOC poleca:
Wymiana: zestaw sprzęgła – VW Polo 6N1. Po rozpyleniu preparatu odczekaj kilka minut.
Krok 100

Zainstaluj koło.

AUTODOC poleca:
Ważne! Przytrzymaj koło podczas wkręcania śrub mocujących. VW Polo 6N1
Krok 101

Wkręć śruby koła. Skorzystaj z nasadki udarowe do kół #17.
Krok 102

Obniż samochód.
Krok 103

Dokręć nakrętkę wału napędowego. Skorzystaj z nasadki o numerze #30. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 175 Nm.
Krok 104

Dokręć śruby mocujące koło "na krzyż". Skorzystaj z nasadki udarowe do kół #17. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 120 Nm.
Krok 105

Usuń podnośniki oraz kliny.

Krok 106

Zdejmij belkę do podwieszania silnika.
Krok 107

Dokręć elementy mocujące, które łączą skrzynię biegów z blokiem silnika. Skorzystaj z nasadki o numerze #18. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 64 Nm.
Krok 108

Dokręć elementy mocujące rozrusznik silnika. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza dynamometrycznego. Dokręć do go momentu 29 Nm.
Krok 109

Podłącz wiązkę przewodów silnika.

Krok 110

Podłącz przewód masowy.
Krok 111

Przykręć element mocujący przewód masowy. Skorzystaj z klucza oczkowego o numerze 13.
Krok 112

Obrób wtyczki wiązki przewodów silnika. Skorzystaj ze smaru dielektrycznego.
Krok 113

Podłącz wtyczkę wiązki przewodów silnika.
Krok 114

Podłącz linkę sprzęgła.
Krok 115

Zamontuj podstawę akumulatora.
Krok 116

Wkręć elementy mocujące podstawę akumulatora. Skorzystaj z nasadki o numerze #10. Skorzystaj z klucza grzechotkowego.
Krok 117

Zamontuj akumulator.
Krok 118

Wkręć element mocujący akumulator. Skorzystaj z nasadki o numerze #13. Skorzystaj z klucza grzechotkowego.
Krok 119

Podłącz zaciski do akumulatora.

Wymiana: zestaw sprzęgła – VW Polo 6N1. Wskazówka od AUTODOC:
Bądź ostrożny! Nie pomyl się, który z biegunów akumulatora jest dodatni, a który ujemny.
Krok 120

Wkręć elementy złączne zacisków akumulatora. Skorzystaj z nasadki o numerze #10. Skorzystaj z klucza grzechotkowego.
Krok 121

Aplique um produto sobre os terminais da bateria. Skorzystaj ze smaru dielektrycznego.
Krok 122

Włącz silnik na kilka minut. Jest to niezbędne, aby upewnić się, że części odpowiednio pracują.
Krok 123

Zgaś silnik.
Krok 124

Zdejmij osłonę chroniącą zderzak.
Krok 125

Zamknij maskę.

Czy ta instrukcja obsługi była pomocna?

Proszę oceń tę instrukcję obsługi w skali od 1 do 5. Jeżeli masz jakiekolwiek pytania, zapraszamy do kontaktu z nami.

Szukasz odpowiednich opon?

Sprawdź, które rozmiary opon i felg pasują do modelu VW Polo III Hatchback (6N1).

Przeglądaj opony

Jak wymienić klocki hamulcowe przód w VW Polo 6N1 - poradnik naprawy

Ściągnij za darmo
2.19 MB
Jak wymienić klocki hamulcowe tył w VW Polo Hatchback (6N1) - poradnik naprawy

Ściągnij za darmo
1.53 MB
Jak wymienić tarcze hamulcowe przód w VW Polo 6N1 - poradnik naprawy

Ściągnij za darmo
2.34 MB
Jak wymienić łożysko koła przód w VW Polo 6N1 - poradnik naprawy

Ściągnij za darmo
4.28 MB
Jak wymienić łożysko koła tył w VW Polo 6N1 - poradnik naprawy

Ściągnij za darmo
3.1 MB
Jak wymienić pasek wielorowkowy w VW Polo III Hatchback (6N1) - poradnik naprawy

Ściągnij za darmo
1.36 MB

Jak wymienić zestaw sprzęgła w VW Polo III Hatchback (6N2) - poradnik naprawy

Ściągnij za darmo
6.72 MB
Jak wymienić zestaw sprzęgła w VW Polo III Classic (6V2) - poradnik naprawy

Ściągnij za darmo
6.72 MB
Jak wymienić zestaw sprzęgła w VW Polo II Hatchback (86C, 80) - poradnik naprawy

Ściągnij za darmo
6.73 MB
Jak wymienić zestaw sprzęgła w VW Polo II Coupe (86C, 80) - poradnik naprawy

Ściągnij za darmo
6.73 MB
Jak wymienić zestaw sprzęgła w VW Polo III Variant (6V5) - poradnik naprawy

Ściągnij za darmo
6.72 MB
Jak wymienić zestaw sprzęgła w VW Polo II Classic (86C, 80) - poradnik naprawy

Ściągnij za darmo
6.73 MB

Twój profil jest Twoim osobistym asystentem

Śledzi wydatki na auto, prowadzi książkę serwisową, harmonogram wymiany i zapisuje ulubione materiały, notatki i dokumenty

Zainstaluj aplikację AUTODOC CLUB!

Twój osobisty menedżer wydatków na samochód, wskazówki serwisowe, przypomnienia o zbliżających się terminach i interwałach serwisowych, instrukcje samodzielnej naprawy - wszystko to w Twoim telefonie

Skanuj

Aby pobrać aplikację:

- zeskanuj kod QR
- pobierz z App Store
- pobierz z Google Play

Dlaczego hamulce piszczą? | Wskazówki od AUTODOC

38K wyświetleń

Opublikowany dnia: 19/01/2021
5 porad dla początkujących kierowców | Wskazówki od AUTODOC

2K wyświetleń

Opublikowany dnia: 31/01/2023
5 błędów w czyszczeniu wnętrza samochodu | Wskazówki od AUTODOC

5K wyświetleń

Opublikowany dnia: 26/05/2022
Co zrobić, gdy zapali się kontrolka ABS | Wskazówki od AUTODOC

154K wyświetleń

Opublikowany dnia: 11/03/2021
