Ważne!

Procedura wymiany może być stosowana dla:
VW GOLF III (1H1) 1.9 D, VW Vento (1H2) 1.9 D, KIA SPORTAGE (JE_, KM_) 2.0 CRDi

Kolejne kroki mogą się różnić w zależności od konstrukcji samochodu.

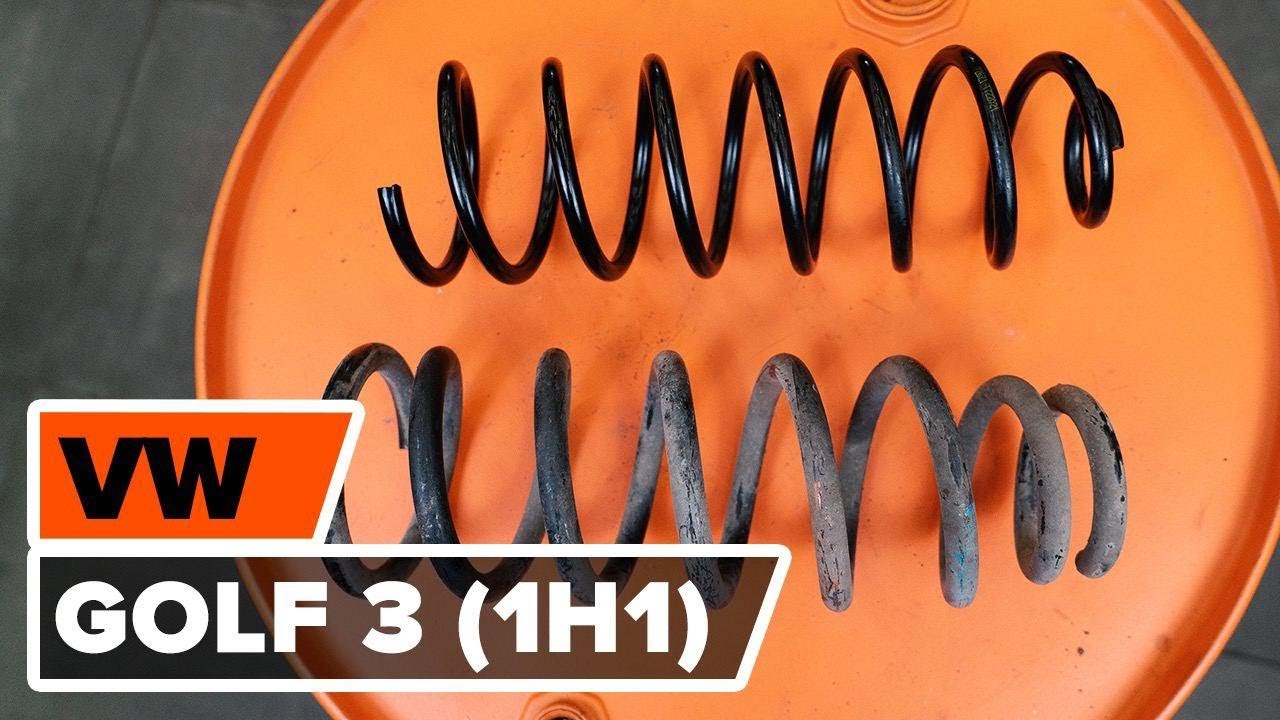

Jak wymienić sprężyny tylne w VOLKSWAGEN GOLF 3 (1H1) [PORADNIK AUTODOC]

Wymiana: sprężyny zawieszenia – VW Golf 3. Narzędzia, których będziesz potrzebować:

                        Szczotka druciana

                        Sprej WD-40

                        Smar na bazie miedzi

                        Klucz dynamometryczny

                        Klucz płasko-oczkowy o numerze 17

                        Nasadka o numerze 10

                        Nasadka o numerze 17

                        Klucz nasadowy do kół o numerze 17

                        Klucz grzechotkowy

                        Pokrętka

                        Nasadka do amortyzatorów o numerze DD5,2

                        Hydrauliczna sprężarka do sprężyn

                        Podnośnik hydrauliczny do skrzyni biegów

                        Klin pod koło

Wszystkie części, które można wymienić – Zawieszenie do GOLF III (1H1) i innych modeli VW

    VW GOLF III (1H1) 1.9 D

    VW Vento (1H2) 1.9 D

    KIA SPORTAGE (JE_, KM_) 2.0 CRDi

Wymiana: sprężyny zawieszenia – VW Golf 3. Wskazówka od AUTODOC:

Obydwie sprężyny śrubowe tylnego zawieszenia powinno wymieniać się jednocześnie.
Procedura wymiany jest taka sama dla lewych i prawych sprężyn śrubowych tylnego zawieszenia.
Uwaga: wszystkie prace na samochodzie – VW Golf 3 – powinny być wykonywane przy zgaszonym silniku.

Wymianę należy przeprowadzać w tej kolejności:

Krok 1

Otwórz pokrywę bagażnika.
Krok 2

Przesuń składaną półkę i wyciągnij ją z jej mocowań. Dzięki temu uzyskasz dostęp do bocznych plastikowych paneli tapicerki.
Krok 3

Odkręć mocowania plastikowego panelu bocznego tapicerki.Skorzystaj z nasadki o numerze #10.Skorzystaj z klucza grzechotkowego.
Krok 4

Usuń plastikową osłonę boczną.
Krok 5

Wyczyść mocowania górnego mocowania amortyzatora.Użyj drucianej szczotki.Skorzystaj ze spreju WD-40.
Krok 6

Poluzuj górne mocowanie kolumny amortyzatora.Skorzystaj z klucza oczkowego o numerze 17.Użyj nasadki do amortyzatorów o numerze DD5,2.Skorzystaj z klucza grzechotkowego.
Krok 7

Zabezpiecz koła klinami.
Krok 8

Poluzuj śruby mocujące koło.Skorzystaj z nasadki udarowe do kół #17.
Krok 9

Podejmij tylną część samochodu i zafiksuj na podporach.
Krok 10

Odkręć śruby koła.

Wymiana: sprężyny zawieszenia – VW Golf 3. Wskazówka od AUTODOC:

Ażeby uniknąć zranienia się, podtrzymaj koło podczas odkręcania śrub.
Krok 11

Ściągnij koło.
Krok 12

Wyczyść mocowania kolumny amortyzatora.Użyj drucianej szczotki.Skorzystaj ze spreju WD-40.
Krok 13

Podeprzyj belkę skrętną tylnego zawieszenia.Użyj podnośnika hydraulicznego do skrzyni biegów.
Krok 14

Odkręć dolne mocowanie sprężyny amortyzatora.Skorzystaj z klucza oczkowego o numerze 17.Skorzystaj z nasadki o numerze #17.Skorzystaj z pokrętki.
Krok 15

Odkręć górne mocowanie uchwytu amortyzatora.

AUTODOC poleca:

VW Golf 3 – Aby uniknąć obrażeń, przytrzymaj kolumnę amortyzatora podczas odkręcania śrub mocujących.
Krok 16

Zdejmij mocowanie pod dolną belką osi.

AUTODOC poleca:

Płynnie obniż podnośnik hydrauliczny skrzyni biegów, bez szarpania, ażeby uniknąć uszkodzenia zespołów i mechanizmów.
Krok 17

Odkręć śrubę mocującą.
Krok 18

Wyjmij kolumnę resorującą.
Krok 19

Ustaw wspornik amortyzator na prasie służącej do wymiany amortyzatorów.

Wymiana: sprężyny zawieszenia – VW Golf 3. Profesjonaliści zalecają:

Zwróć uwagę, że przy stosowaniu urządzenia do ściskania sprężyn należy mocno utrzymywać zwoje sprężyny, ściskając sprężyny z boków przeciwnych.Śledź za poprawnym położeniem sprężyny w ucóhwycie.Upewnij się, że zwoje sprężyny szczelnie weszły do uchwytów blokujących.
Krok 20

Zabezpiecz tłoczysko kolumny amortyzatora.Użyj drucianej szczotki.Skorzystaj ze spreju WD-40.
Krok 21

Ściśnij sprężynę.
Krok 22

Odkręć nakrętkę mocującą korbowód do kolumny resorującej.Skorzystaj z klucza oczkowego o numerze 17.Użyj nasadki do amortyzatorów o numerze DD5,2.Skorzystaj z klucza grzechotkowego.
Krok 23

Zdejmij górne mocowanie kolumny.
Krok 24

Zwolnij sprężynę śrubową.
Krok 25

Zdemontuj osłonę przeciwpylną amortyzatora oraz ogranicznik.

AUTODOC poleca:

Wymiana: sprężyny zawieszenia – VW Golf 3. Dokładnie sprawdź mocowanie, osłonę i odbój amortyzatora. Wymień je w razie potrzeby.
Krok 26

Zdejmij sprężynę.
Krok 27

Zamontuj sprężynę na amortyzatorze.
Krok 28

Zamontuj osłonę oraz odbojnik na amortyzatorze.
Krok 29

Ściśnij sprężynę.
Krok 30

Zamontuj górne mocowanie amortyzatora i łożysko mocujące śruby.
Krok 31

Dokręć nakrętkę od drążka tłoku amortyzatora.Skorzystaj z klucza oczkowego o numerze 17.Użyj nasadki do amortyzatorów o numerze DD5,2.Skorzystaj z klucza dynamometrycznego.Dokręć do go momentu 65 Nm.

Wymiana: sprężyny zawieszenia – VW Golf 3. AUTODOC zaleca:

Sprawdź czy sprężyna jest właściwie umieszczona. Unikaj niewspółosiowości.
Krok 32

Zabezpiecz tłoczysko kolumny amortyzatora.Zastosuj smar miedziany.
Krok 33

Rozluźnij sprężynę.
Krok 34

Zdejmij zamontowany amortyzator.
Krok 35

Zabezpiecz gniazda mocujące kolumny MacPhersona.Użyj drucianej szczotki.Skorzystaj ze spreju WD-40.
Krok 36

Zamontuj amortyzator w nadkolu.
Krok 37

Podeprzyj belkę skrętną tylnego zawieszenia.Użyj podnośnika hydraulicznego do skrzyni biegów.
Krok 38

Zainstaluj śrubę mocującą.

Krok 39

Przykręć górne mocowanie uchwytu amortyzatora.Nie dociskaj go.

AUTODOC poleca:

Ważne! Przytrzymaj kolumnę amortyzatora podczas wkręcania śrub mocujących. VW Golf 3
Krok 40

Wkręć dolny element mocujący kolumny MacPhersona.Skorzystaj z klucza oczkowego o numerze 17.Skorzystaj z nasadki o numerze #17.Skorzystaj z pokrętki.
Krok 41

Dokręć dolne mocowanie amortyzatora.Skorzystaj z klucza oczkowego o numerze 17.Skorzystaj z nasadki o numerze #17.Skorzystaj z klucza dynamometrycznego.Dokręć do go momentu 85 Nm.
Krok 42

Zdejmij mocowanie pod dolną belką osi.

AUTODOC poleca:

VW Golf 3 – Nie opuszczaj gwałtownie podnośnika skrzyni biegów, aby uniknąć uszkodzenia elementów i mechanizmów w samochodzie.
Krok 43

Zabezpiecz mocowania kolumny amortyzatora.Zastosuj smar miedziany.
Krok 44

Oczyść gniazdo mocujące felgi koła.Użyj drucianej szczotki.
Krok 45

Zabezpiecz powierzchnię, gdzie felga styka się z bębnem hamulcowym.Zastosuj smar miedziany.
Krok 46

Zainstaluj koło.

AUTODOC poleca:

W celu uniknięcia zranienia podczas dokręcania śrub mocujących przytrzymaj koło.
Krok 47

Wkręć śruby koła.Skorzystaj z nasadki udarowe do kół #17.
Krok 48

Spuść samochód i, działając w porządku krzyżowym, zaciągnij bolce mocujące koła.Skorzystaj z nasadki udarowe do kół #17.Skorzystaj z klucza dynamometrycznego.Dokręć do go momentu 120 Nm.
Krok 49

Usuń podnośniki oraz kliny.
Krok 50

Dokręć górny zaczep mocowania sprężyny amortyzatora.Skorzystaj z klucza oczkowego o numerze 17.Użyj nasadki do amortyzatorów o numerze DD5,2.Skorzystaj z klucza dynamometrycznego.Dokręć do go momentu 60 Nm.
Krok 51

Zabezpiecz mocowania podstawy amortyzatora. Zastosuj smar miedziany.
Krok 52

Zainstaluj boczne osłony plastikowe.
Krok 53

Wkręć mocowania plastikowego panelu bocznego.Skorzystaj z nasadki o numerze #10.Skorzystaj z klucza grzechotkowego.
Krok 54

Zamontuj składaną półkę w jej gnieździe montażowym.
Krok 55

Zakryj pokrywę bagażnika.
